間接電熱電阻爐的構造與熱工

　　以箱式電阻爐等幾種爐型為例，討論間接電熱電阻爐的基本結構及爐內的熱工問題。

箱式電阻爐

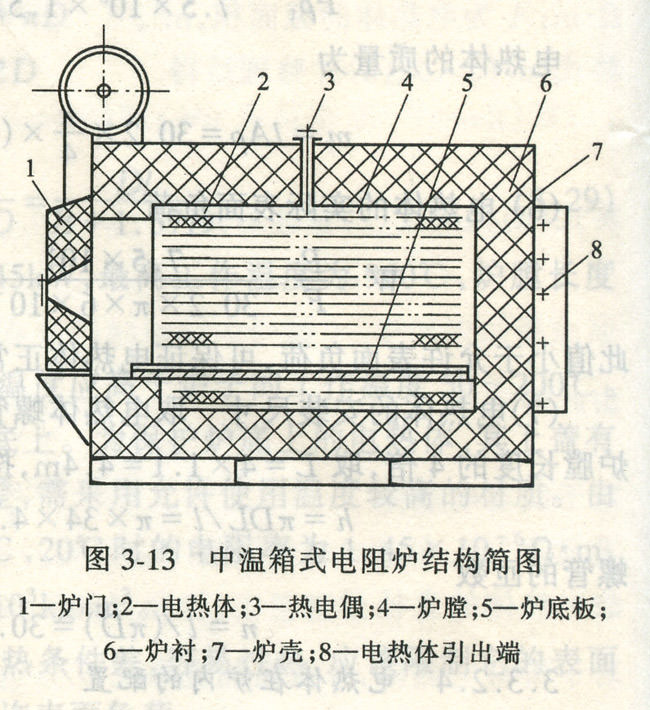

　　在冶金工業或機械工業工廠中，各種小型料坯及機械零件的加熱或熱處理等，廣泛應用各種箱式電阻爐。圖3．13所示是我國生產的：RX系列中溫箱式電阻爐的簡圖，爐子各部分的名稱已示于圖中。隨著所用電熱體材料的不同，爐子的工作溫度也不同，爐子的砌筑材料也有一定程度上的差異，但爐子的結構差別不大。箱式電阻爐隨其工作溫度的不同，可用于鋼件的熱處理、金屬坯料的加熱、金屬的燒結和熔化等。爐子可在正常氣氛下工作，也可在控制氣氛下工作。

　　箱式電阻爐一般只能周期作業,即待處理的爐料成批地裝入爐內，直至加熱過程完結取出，然后才能進行下一批物料的處理。因此爐子的溫度制度具有一般室狀加熱爐的特點。在工作過程中，工作室內各點的溫度可認為是均勻的，但可按工藝要求隨時間變化，或控制在某一值。

　　爐子的電熱體可布置在側墻上、爐底板下和爐頂上。一般而言這類爐子都沒有強制爐氣循環的裝置，因此爐子的傳熱過程以輻射傳熱為主(特別就中、高溫爐子而言)，可認為屬于輻射傳熱型的爐子。

 強制氣體循環式電阻爐

　　這種爐子的特點是電熱體和被加熱的物料分別處于不同的空間內，依靠循環流動的加熱介質加熱物料，輻射傳熱作用可以不計。這種電阻爐常用于各種金屬工件的熱處理。

　　在風機的帶動下，爐內氣體由工作室(爐膛)進入下部的通風道里，然后由風機鼓人熱風室內，在流經電熱元件時被加熱。熱空氣經過上方的通道，進人工作室，流經物料時將熱量傳遞給物料。為使氣體分布均勻，在通風道的拐角處均裝有導風板。物料在整個加‘熱過程中主要靠空氣以對流方式給熱，故爐子的溫熱制度、加熱速度和均勻性都取決于爐內氣流的分布和流速，即主要取決于風機的能力和風道的布置方式。
